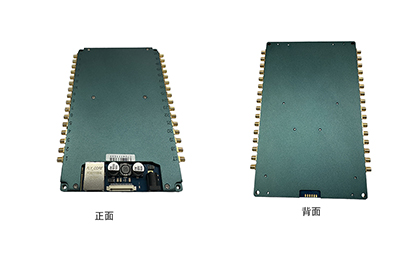

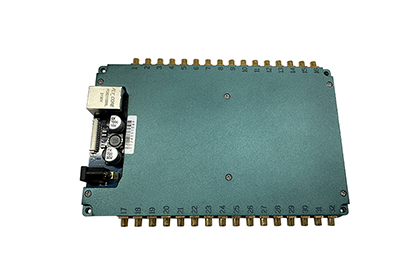

超高频32口读写模块ZK-71932MHP
ZK-71932MHP是一款高性能的嵌入式UHF超高频电子标签读写模块，完全自主知识产权设计，结合专有的高效碰撞处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，可广泛应用于物流、个人身份识别、会议签到系统、门禁系统、防伪系统及生产过程控制等多种无线射频识别（RFID）系统
特点
l 完全自主知识产权设计
l 基于IMPINJ E710读写引擎设计，充分支持EPC C1G2（ISO18000-6C）协议
l 工作频率865~868MHz/902～928MHz（可以按不同国家或地区要求调整）
l 以广谱跳频（FHSS）或定频发射方式工作
l 输出功率软件可调，步进间隔1db，最大35dbm
l 读取距离达至10m（外接6dBiL天线，标签E41）
l 支持RSSI
l 峰值标签询查速度达至1000张/秒
l 标签缓存区 1000张标签 @ 96bit EPC
l 32路MCX天线接口
l 双路供电，支持2*6.4mmDC电源插座（9-24V）以及15PIN线对板连接器（3.8-5.5V）供电
l 4路GPIO接口（2输入2输出）
l 支持串行通讯（3.3V TTL电平）和RJ45网络通讯接口
l 稳定性高，外置散热片空气冷却散热
l 支持Firmware在线升级
电特性
l 极限参数
|
项目 |
符号 |
数值 |
单位 |
|
电源电压1 |
VCC1 |
5.5 |
V |
|
电源电压2 |
VCC2 |
26 |
V |
|
工作温度 |
TOPR |
-20～+55 |
℃ |
|
贮藏温度 |
TSTR |
-40～+85 |
℃ |
l 规格
|
项目 |
符号 |
最小 |
典型 |
最大 |
单位 |
|
电源电压1 |
VCC1 |
3.8 |
5 |
5.25 |
V |
|
电源电压2 |
VCC2 |
9 |
12 |
24 |
V |
|
工作电流 |
IC |
|
|
3500 |
mA |
|
工作频率 |
FREQ |
860 |
|
960 |
MHz |
|
射频输出功率 |
PRF |
0 |
|
35 |
dBm |
|
接收灵敏度 |
SR |
|
-86 |
|
dBm |
|
尺寸 |
L×W×H |
|
167×103×8.1 |
|
mm |
