超高频RFID读写器 ZK-RFID9816
ZK_RFID9816是一款高性能的超高频RFID读写器，完全自主知识产权设计，基于高集成度的RFID引擎ASIC设计，结合专有的高效处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，可广泛应用于个人身份识别、会议签到系统、门禁系统、防伪及生产过程控制等多种无线射频识别（RFID）应用系统。
l 完全自主知识产权设计
l 充分支持EPC C1G2（ISO18000-6C）协议
l 工作频率902～928MHz或865～868MHz（可以按不同国家或地区要求调整）
l 支持定频或跳频发射工作方式
l 读取距离从10～300CM（可以根据不同场合的需要进行调整）
l 多标签识别性能＞50张标签
l 标签识别速度＞50张/秒
l 标签缓存容量：370张@最长128bitsEPC或120张@最长496bitsEPC
l 低功耗设计，支持USB接口供电或外接单＋9V供电
l 支持RSSI
l 2路GPIO通用输出接口
l 支持USB（虚拟串口）、RS232串行通讯、以及USB HID仿真键盘（可选）接口
l 稳定性高，室温下长期连续满负荷工作不发热
l 可连续24小时×365天工作
l 支持firmware在线升级
电特性
l 极限参数
|
项目 |
符号 |
数值 |
单位 |
|
电源电压 |
VCC（USB供电） |
6 |
V |
|
VCC（外接供电） |
12 |
||
|
工作温度 |
TOPR |
-10～+70 |
℃ |
|
贮藏温度 |
TSTR |
-20～+85 |
℃ |
l 规格
|
项目 |
符号 |
最小 |
典型 |
最大 |
单位 |
|
电源电压 |
VCC（USB供电） |
4.5 |
5 |
5.5 |
V |
|
VCC（外接供电） |
7 |
9 |
12 |
||
|
工作电流 |
IC |
|
180 |
380 |
mA |
|
工作频率* |
FREQ |
902 |
|
928 |
MHz |
|
RF功率 |
PRF |
0 |
|
26 |
dBm |
|
RF功率精度 |
AP |
|
+/-1 |
|
dB |
|
RF功率平坦度 |
FP |
|
+/-0.2 |
|
dB |
|
接收灵敏度 |
SR |
|
-70 |
|
dBm |
|
尺寸 |
L×W×H |
|
122.4*84*20 |
|
mm |
*欧标频段865~868MHz可选
接口

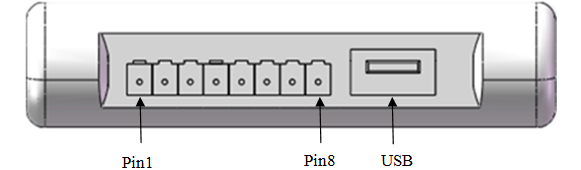

1.插座接口定义
|
|
||
|
序号 |
符号 |
描述 |
|
1 |
VCC（+9V） |
外接+9V电源 |
|
2 |
GND |
地 |
|
3 |
TXD |
RS-232数据输出 |
|
4 |
RXD |
RS-232数据输入 |
|
5 |
GND |
地 |
|
6 |
GPIO1 |
GPIO1或Wiegand Data 0 |
|
7 |
GPIO2 |
GPIO2或Wiegand Data 1 |
|
8 |
GND |
地 |

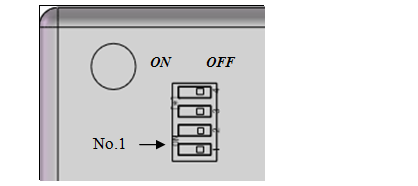

1.背面拨码开关定义
|
|
||
|
序号 |
符号 |
描述 |
|
1 |
SEL_USB |
开关1和2同时拨到ON使能USB接口 |
|
2 |
SEL_USB |
|
|
3 |
SEL_RS232 |
开关3和4同时拨到ON使能RS232接口 |
|
4 |
SEL_RS232 |
|
