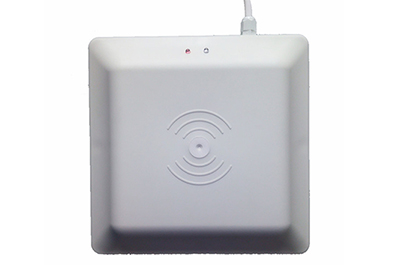

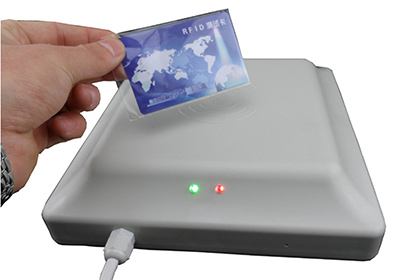

中距离读写器ZK-RFID101
ZK-RFID101是一款高性能的UHF超高频电子标签一体机，完全自主知识产权设计，结合专有的高效信号处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，可广泛应用于物流、车辆管理、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。
l 完全自主知识产权设计；
l 充分支持符合ISO18000-6B、EPC CLASS1 G2标准的电子标签；
l 工作频率902～928MHz(可以按不同国家或地区要求调整)
l 以广谱跳频(FHSS)或定频发射方式工作；
l 输出功率达至30dBm（可调）；
l 8dbi天线配置，典型读取距离1~5米*；
l 支持自动方式、交互应答方式、触发方式等多种工作模式；
l 低功耗设计，单＋9V电源供电；
l 支持RS232、RS485、韦根等多种用户接口,可选配TCP/IP或WIFI接口；
l 提供动态连接库（DLL）及演示软件源代码，支持二次开发。
*有效距离与协议格式、外接天线、电子标签及工作环境有关。
电特性
l 极限参数
|
项目 |
符号 |
数值 |
单位 |
|
电源电压 |
VCC |
16 |
V |
|
工作温度 |
TOPR |
-10~+60 |
℃ |
|
贮藏温度 |
TSTR |
-25~+80 |
℃ |
l 规格
除特别说明，所示规格取自TA＝25℃及VCC＝+9V工作条件下
|
项目 |
符号 |
最小 |
典型 |
最大 |
单位 |
|
电源电压 |
VCC |
8 |
9 |
12 |
V |
|
工作电流 |
IC |
|
350 |
650 |
mA |
|
工作频率 |
FREQ |
902 |
|
928 |
MHz |
|
有效距离* |
DIS |
300 |
600 |
|
cm |
*有效距离与协议格式、外接天线、电子标签及工作环境有关。
接口
接口
|
项目 |
描述 |
|
红 |
+9V |
|
黑 |
GND |
|
浅蓝 |
韦根DATA0 |
|
蓝 |
韦根DATA1 |
|
紫 |
RS485 R+ |
|
橙 |
RS485 R- |
|
棕 |
GND |
|
白 |
RS232 RXD |
|
粉 |
RS232 TXD |
|
灰 |
外部触发（TTL电平） |
注：对于配置TCPIP网络接口的型号UHFREADER18TCP，附加有一个标准RJ45网络插口。
