高性能12通道分体机ZK-RFID1201
ZK_RFID1201是一款高性能的超高频电子标签固定式读写器，完全自主知识产权设计，结合专有的高效信号处理算法，在保持高识别率的同时，实现对电子标签的快速读写处理，可广泛应用于物流、门禁系统、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。
l 完全自主知识产权设计；
l 基于Impinj R2000读写引擎设计；
l 充分支持符合EPC CLASS1 G2、ISO18000-6B标准的电子标签；
l 工作频率860~868MHz/902~928MHz(可以按不同国家或地区要求调整)
l 以广谱跳频(FHSS)或定频发射方式工作；
l 输出功率达至30dBm（可调）；
l 12个外接SMA天线接口，支持天线自动微调谐和天线失效检测；；
l 支持主动、应答、触发、实时询查等多种工作模式；
l 支持内部800张标签（最大EPC长度496bits）缓存；
l 支持EPC和TID两种防冲突模式；
l 低功耗设计，单＋9V电源供电；
l 支持RS232、RJ45（TCPIP）等多种通讯接口，可选配POE网络供电；
l 高可靠设计，满足严苛工作环境要求；
l 支持Firmware在线升级
电特性
|
项目 |
符号 |
数值 |
单位 |
|
电源电压 |
VCC |
16 |
V |
|
工作温度 |
TOPR |
-10～+60 |
℃ |
|
贮藏温度 |
TSTR |
-20～+75 |
℃ |
l
极限参数
l 规格
除特别说明，所示规格取自TA＝25℃及VCC＝+9V工作条件下
|
项目 |
符号 |
最小 |
典型 |
最大 |
单位 |
|
电源电压 |
VCC |
8 |
9 |
12 |
V |
|
工作电流 |
IC |
|
800 |
2000 |
mA |
|
工作频率 |
FREQ |
902 860 |
|
928 868 |
MHz |
|
尺寸 |
Size |
|
227x170x40 |
|
mm |

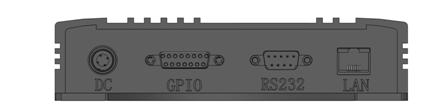

接口
1．电源接口DC JACK
|
序号 |
符号 |
描述 |
|
Central |
PWR |
+9V电源 |
|
Outer |
GND |
地 |
2．通用输入输出接口GPIO （DB15 Female）
|
序号 |
符号 |
描述 |
|
1 |
Output1 |
通用输出口1 |
|
2 |
Output2 |
通用输出口2 |
|
3 |
Output3 |
通用输出口3 |
|
4 |
Output4 |
通用输出口4 |
|
5 |
Input1 |
通用输入口1（内部通过47K电阻下拉到地） |
|
6 |
Input2 |
通用输入口2（内部通过47K电阻下拉到地） |
|
7 |
Input3 |
通用输入口3（内部通过47K电阻下拉到地） |
|
8 |
Input4 |
通用输入口4（内部通过47K电阻下拉到地） |
|
9 |
TGIN |
触发输入端（内部通过10k电阻上拉到+5V） |
|
10 |
R+ |
RS485接口R+端 |
|
11 |
R- |
RS485接口R-端 |
|
12 |
GND |
信号地 |
|
13 |
NC |
内置继电器常闭端 |
|
14 |
NO |
内置继电器常开端 |
|
15 |
CM |
内置继电器公共端 |
3．串行通讯接口RS232 （DB9 Male）
|
序号 |
符号 |
描述 |
|
1 |
NC |
Reserved |
|
2 |
TXD |
串行通讯数据输出端 |
|
3 |
RXD |
串行通讯数据输入端 |
|
4 |
NC |
Reserved |
|
5 |
GND |
地 |
|
6 |
NC |
Reserved |
|
7 |
NC |
Reserved |
|
8 |
NC |
Reserved |
|
9 |
NC |
Reserved |
4．TCPIP网络接口RJ45

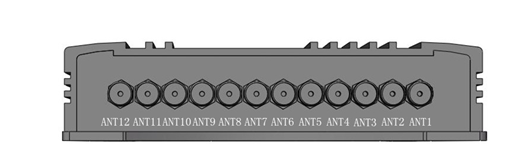

5．SMA天线接口 ANT1～ANT12

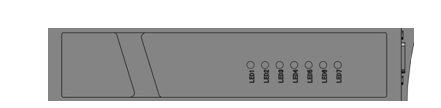

6．指示灯 LED1～LED7
|
序号 |
符号 |
描述 |
|
1 |
LED1 |
天线1～4工作指示 |
|
2 |
LED2 |
天线5～8工作指示 |
|
3 |
LED3 |
天线9～12工作指示 |
|
4 |
LED4 |
保留 |
|
5 |
LED5 |
检测到标签指示 |
|
6 |
LED6 |
读写器工作指示 |
|
7 |
LED7 |
电源指示 |
注：
1. 说明书如有变化，请以最新版本为准。
