多路分支器 ZK-RFID909
ZK-RFID909是一款高性能的UHF超高频智能分支器，完全自主知识产权设计，结合专有的智能识别算法，可以实现多达32个子分支器和256路天线的任意接入，并且能够实时提供当前天线连接情况，从而完成将UHF读写器的一路射频切换到最多256路天线中任意一个输出。可用于联网和在实时物品级资产跟踪智能货架中分配RFID天线以及电子标签货架及其应用当中。在仓储管理、设备实时监控、产线管理等RFID系统中应用价值非常大,可以起到一拖多的作用，节约大量读写器，大大的降低工程实施造价。
特点
l 完全自主知识产权设计；
l 频率范围支持860～960MHz；
l 物理连接简洁，子分支器无需额外的取电路线，复用射频传输用同轴电缆线与主分支器实现取电、通讯；
l 上电自动查询子分支器和天线的接入状态，并且支持动态更新当前连接情况；
l 8个MCX输出接口，每个接口支持4级子分支器级联，也可作为天线接口接入天线。每个子分支器最多可接入8个天线，故一个主分支器输出接口可以连接多达32个天线；
l 最多支持256路天线切换，且天线切换速度小于100ms；
l 射频输入端到天线端的射频传输线上距离可达10m以上；
l 低功耗设计，单＋9V电源供电；
l 支持RS232和TCPIP网络等用户接口；
l 高可靠设计，满足严苛工作环境要求。

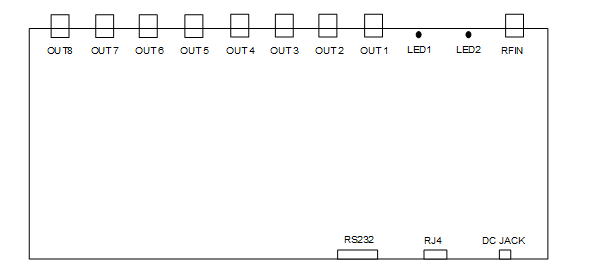

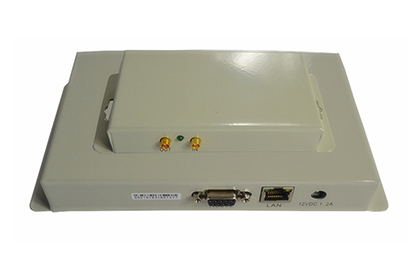

主分支器接口
1．电源接口DC JACK
|
序号 |
符号 |
描述 |
|
Central |
PWR |
正9V电源 |
|
Outer |
GND |
地 |
2．串行通讯接口RS232 （DB9 Female）
|
序号 |
符号 |
描述 |
|
1 |
NC |
保留 |
|
2 |
TXD |
RS232串行数据输出 |
|
3 |
RXD |
RS232串行数据输入 |
|
4 |
NC |
保留 |
|
5 |
GND |
信号地 |
|
6 |
NC |
保留 |
|
7 |
NC |
保留 |
|
8 |
NC |
保留 |
|
9 |
NC |
保留 |
3．TCP/IP (10M/100M) 网络接口RJ45

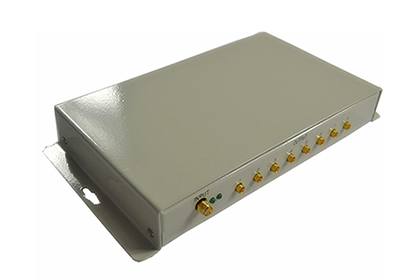

4．MCX（Female）射频输出接口 OUT1~OUT8
5．SMA (Female) 射频输入接口 RFIN
6．指示灯
|
序号 |
符号 |
描述 |
|
1 |
LED1 |
切换天线指示 |
|
2 |
LED2 |
电源指示 |

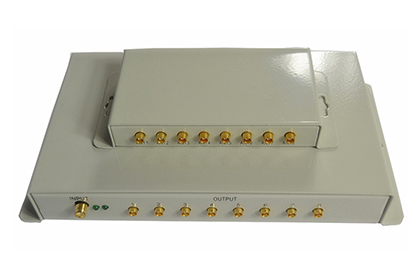

子分支器接口
1．MCX射频输入接口 IN
2．MCX射频级联接口 OUT
3．MCX天线接口 ANT1~ANT8
4．子分支器通讯指示灯 LED
电特性
l 极限参数
|
项目 |
符号 |
数值 |
单位 |
|
电源电压 |
VCC |
45 |
V |
|
工作温度 |
TOPR |
-10~+55 |
℃ |
|
贮藏温度 |
TSTR |
-20~+75 |
℃ |
l 规格
除特别说明，所示规格取自TA＝25℃及VCC＝+9V工作条件下
|
ITEM |
SYMBOL |
MIN |
TYP |
MAX |
UNIT |
|
电源电压 |
VCC |
7 |
9 |
40 |
V |
|
工作电流 |
IC |
170 |
200 |
300 |
mA |
|
频率带宽 |
FREQ |
860 |
|
960 |
MHz |
|
RF输出功率 |
Pout |
|
|
36 |
dBm |
注：
1. 说明书如有变化，请以最新版本为准。
2. 深圳市中科合亿科技有限公司保留最终解释权。
