门禁通道读写器ZK-RFID808
ZK_RFID808是一款高性能的UHF电子标签通道设备，支持UHF EPC Gen2(ISO18000-6C)格式电子标签的快速防冲突解析和读写处理，标准RS232串行通讯及网络接口可直接接驳主机、控制器及其它相关设备，是开放式、大流量、通道式门禁、考勤、签到及过程控制的理想选择。
l 完全自主知识产权设计，充分支持符合EPC CLASS1 G2（ISO18000-6C）标准的电子标签；
l 工作频率902～928MHz(可以按不同国家或地区要求调整)
l 以广谱跳频(FHSS)或定频发射方式工作；
l 输出功率达至30dBm（可调）；
l 内置红外运动传感器，支持人员运动方向判断；
l 支持盘存和EAS侦测报警两种工作模式；
l EAS侦测支持真EAS和仿真EAS两种方式；
l 先进的标签防冲突算法，高标签识别率，可选RSSI功能；
l 低功耗设计；
l 内置蜂鸣器和指示灯；
l 支持RS232和TCPIP网络等多种用户接口；
l 高可靠设计，满足严苛工作环境要求。
组件
ZK_RFID808包括主副通道天线各一只，主天线底箱座内置分体式电子标签读写器、控制器、红外传感接收器、电源和接口板，副天线底箱座内置红外传感发射器和接口板。
ZK_RFID808附件包括交流电源线、主副天线电源连接线、主副天线报警辅助连接线、主副天线射频电缆线及RS232串行通讯线。
规格
|
项目 |
符号 |
典型值 |
单位 |
|
颜色 |
Color |
浅灰、黄边 |
|
|
高1 |
H |
170 |
cm |
|
宽2 |
W |
60 |
cm |
|
厚3 |
T |
15 |
cm |
|
重量4 |
Weight |
40 |
Kg |
|
电源 |
VAC |
220/50 |
V/Hz |
|
电流 |
IAC |
160 |
mA |
备注：1、2、3：单只天线的外形尺寸数据
4：单只主天线重量
接线资料

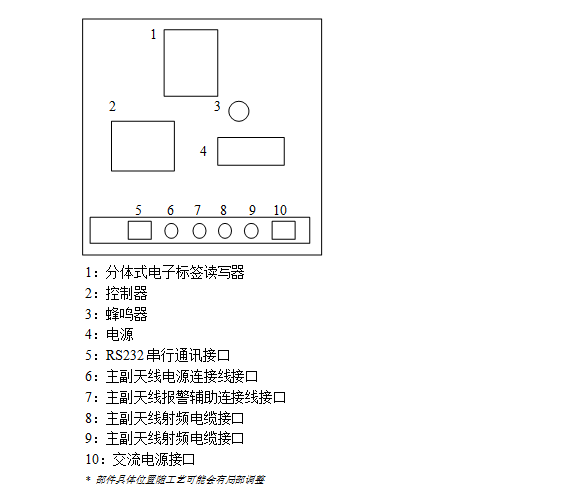

主天线底箱座接线资料：

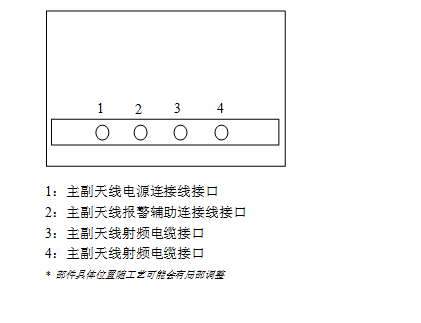

副天线底箱座接线资料：
应用资料

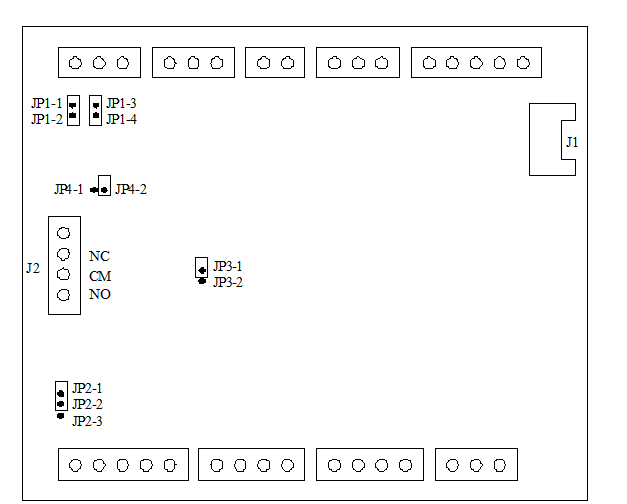

1. 控制器板上跳线设置说明
|
J1 |
TCPIP网络接线座 |
|
J2 |
继电器接线座 （NC：常闭端，CM：公共端，NO：常开端） |
|
JP1 |
保留。正常使用情况下，JP1-1和JP1-2短接，JP1-3和JP1-4短接。 |
|
JP2 |
JP2-1和JP2-2短接使能RS232通讯接口。 JP2-3保留。 当选择RS232通讯接口时，JP3-1和JP3-2需断开。 |
|
JP3 |
JP3-1和JP3-2短接使能TCPIP网络通讯接口。 当选择TCPIP网络接口时，JP2-1和JP2-2需断开 |
|
JP4 |
保留。正常使用情况下，JP4-1和JP4-2断开。 |
