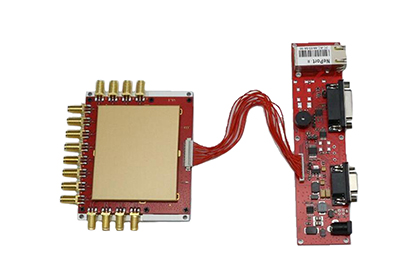

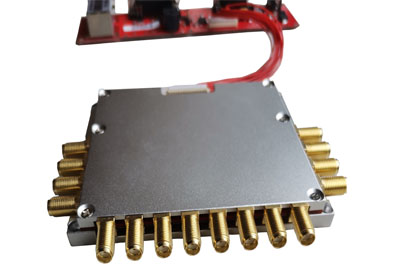

超高频多通分体读写器模块ZK-RFID1601
ZK-RFID1601是一款高性能的UHF超高频电子标签读写器模块，完全自主知识产权设计，结合专有的高效信号处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，广泛应用于货架定位盘点、政企文件档案管理、部队枪支管理、药品及固定资产管理......
特点
基于IMPINJ R2000芯片引擎设计
充分支持EPC C1G2（ISO18000-6C）、ISO18000-6B协议
工作频率865~868MHz/902～928MHz（可以按不同国家或地区要求调整）
以广谱跳频（FHSS）或定频发射方式工作
输出功率软件可调，步进间隔1db，最大33dbm
读取距离＞9m（外接6dBiL天线，标签E41）
支持RSSI
峰值标签询查速度 >700张/秒
标签缓存区 1000张标签 @ 96bit EPC

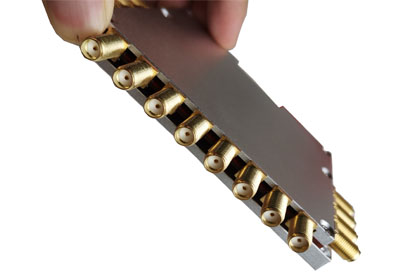

16路SMA天线接口
低功耗设计，宽工作电压，单+3.7V~+5V供电
4路GPIO接口（2输入2输出）
支持RS232串行通讯接口（3.3V TTL电平）
稳定性高，外置散热片空气冷却散热
支持Firmware在线升级
电特性
极限参数
|
项目 |
符号 |
数值 |
单位 |
|
电源电压 |
VCC |
16 |
V |
|
工作温度 |
TOPR |
-20～+55 |
℃ |
|
贮藏温度 |
TSTR |
-20～+85 |
℃ |
l 规格
除特别说明，所示规格取自TA＝25℃及VCC＝+9V工作条件下
|
项目 ITEM |
符号 |
最小 |
典型 |
最大 |
单位 |
|
电源电压 |
VCC |
8 |
9 |
12 |
V |
|
工作电流 |
IC |
|
0.5 |
1.2 |
A |
|
工作频率 |
FREQ |
840 |
860~868 902~928 |
960 |
MHz |
电源接口DC JACK
|
序号 |
符号 |
描述 |
|
Central |
PWR |
正9V电源 |
|
Outer |
GND |
地 |
串行通讯接口RS232 （DB9 Female）
|
序号 |
符号 |
描述 |
|
1 |
NC |
保留 |
|
2 |
TXD |
串行通讯数据输出 |
|
3 |
RXD |
串行通讯数据输入 |
|
4 |
NC |
保留 |
|
5 |
GND |
信号地 |
|
6 |
NC |
保留 |
|
7 |
NC |
保留 |
|
8 |
NC |
保留 |
|
9 |
NC |
保留 |
通用输入输出接口GPIO （DB15 Female）
|
序号 |
符号 |
描述 |
|
1 |
NC |
保留 |
|
2 |
NC |
保留 |
|
3 |
Input1－ |
通用光耦隔离输入端1－ |
|
4 |
Input2－ |
通用光耦隔离输入端2－ |
|
5 |
Output1 |
通用光耦隔离输出端1 |
|
6 |
Output1 |
通用光耦隔离输出端1 |
|
7 |
Output2 |
通用光耦隔离输出端2 |
|
8 |
Output2 |
通用光耦隔离输出端2 |
|
9 |
Input1＋ |
通用光耦隔离输入端1＋ （通过1k电阻上拉到3.3V，可以选择下拉到地） |
|
10 |
Input2＋ |
通用光耦隔离输入端2＋ （通过1k电阻上拉到3.3V，可以选择下拉到地） |
|
11 |
NC |
保留 |
|
12 |
GND |
信号地 |
|
13 |
NC |
保留 |
|
14 |
NC |
保留 |
|
15 |
NC |
保留 |
TCPIP网络接口RJ45
注：
1. 说明书如有变化，请以最新版本为准
