超高频8口E710读写模块ZK-7189M
ZK-7189M是一款高性能的嵌入式UHF超高频电子标签读写模块，完全自主知识产权设计，结合专有的高效碰撞处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，可广泛应用于物流、个人身份识别、会议签到系统、门禁系统、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。可配接口板
特点
完全自主知识产权设计
基于IMPINJ E710读写引擎设计，充分支持EPC C1G2（ISO18000-6C）协议
工作频率865~868MHz/902～928MHz（可以按不同国家或地区要求调整）
以广谱跳频（FHSS）或定频发射方式工作
输出功率软件可调，步进间隔1db，最大33dbm
读取距离达至10m（外接6dBiL天线，标签E41）
支持RSSI
峰值标签询查速度达至1000张/秒
标签缓存区 1000张标签 @ 96bit EPC
8路SMA天线接口
低功耗设计，单+3.8V~+5V供电
4路GPIO接口（2输入2输出）
支持RS232串行通讯接口（3.3V TTL电平）
稳定性高，外置散热片空气冷却散热
支持Firmware在线升级
电特性
极限参数
|
项目 |
符号 |
数值 |
单位 |
|
电源电压 |
VCC |
5.5 |
V |
|
工作温度 |
TOPR |
-20～+55 |
℃ |
|
贮藏温度 |
TSTR |
-40～+85 |
℃ |
规格
|
项目 |
符号 |
最小 |
典型 |
最大 |
单位 |
|
电源电压 |
VCC |
3.8 |
5 |
5.25 |
V |
|
工作电流 |
IC |
|
1500 |
2500 |
mA |
|
工作频率 |
FREQ |
860 |
|
960 |
MHz |
|
射频输出功率 |
PRF |
0 |
|
33 |
dBm |
|
接收灵敏度 |
SR |
|
-86 |
|
dBm |
|
尺寸 |
L×W×H |
|
91×69.5×7.75 |
|
mm |

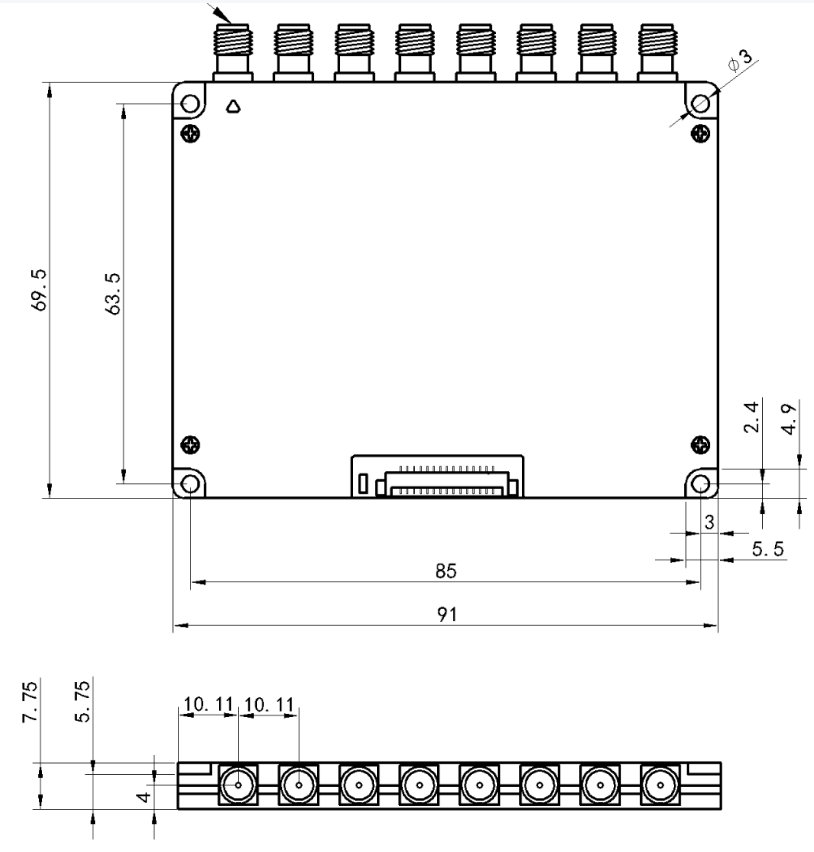

机械特性（单位mm）：
|
|

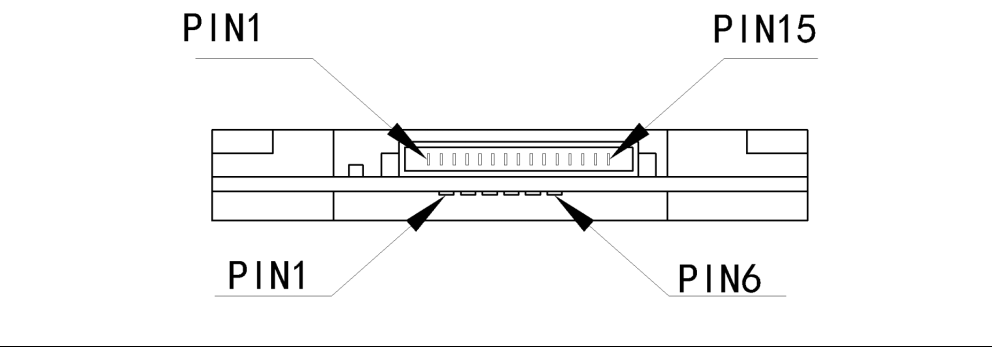

主机接口
|
|
|||
|
插座序号 |
底面焊盘序号 |
符号 |
描述 |
|
1 |
1 |
GND |
地 |
|
2 |
1 |
GND |
|
|
3 |
2 |
VCC |
电源 |
|
4 |
2 |
VCC |
|
|
5 |
4 |
GPO1 |
通用输出口（3.3VTTL电平） |
|
6 |
|
GPO2 |
|
|
7 |
|
GPI1 |
通用输入口（3.3VTTL电平） |
|
8 |
|
BUZZER |
蜂鸣器输出，高电平有效 已驱动，可输出电流 |
|
9 |
5 |
RXD |
串行通讯数据输入端 |
|
10 |
6 |
TXD |
串行通讯数据输出端
|
|
11 |
|
Reserved |
保留 |
|
12 |
|
Reserved |
|
|
13 |
|
GPI2 |
通用输入口（3.3VTTL电平） |
|
14 |
3 |
EN |
使能端，高电平有效 （可选择内部10k电阻上拉至VCC） |
|
15 |
|
RS485_CTRL |
RS485方向控制 |
应用资料
1. 用户使用ZK-7189M进行读写器设计时，必须充分考虑良好的散热设计，应使模块需散热位置和读写器底板充分接触，并在接触面涂抹导热脂以降低热阻；
2.其他通讯协议资料详见ZK-7189M用户手册。
