超高频电子标签一体机ZK-RFID8060
ZK-RFID8060 为高性能 UHF 超高频电子标签一体机，拥有完全自主知识产权，采用高性能E710芯片搭配阵列式天线设计，结合专有高效信号处理，兼顾高识读率与标签快速读写处理能力，并引入范围控制算法，广泛用于布草盘点、图书馆系统、仓储物流、生产过程控制等 RFID 射频识别系统。
产品主要特点
1. 支持 ISO18000 6C 协议电子标签；
2. 基于 IMPINJ E710 芯片引擎开发，接收灵敏度可达 86dBm；
3. 工作频率 920～925MHz，可依据不同国家、地区法规调整频段；
4. 支持广谱跳频 (FHSS)、定频两种发射工作模式；
5. 射频输出功率最高 33dBm，功率可软件调节；
6. 阵列式天线设计，场内信号均匀、识别盲区小，降低标签漏读概率；
7. 支持自动识别、交互应答等多种工作模式；
8. 低功耗硬件设计，单路 + 9-24V 直流供电；
9. 具备 RS232 串口、RJ45 网口、GPIO 通用输入输出接口；
10. 适配Windows、Andriod、Linux等多种操作系统，支持C#、JAVA等多语言开发

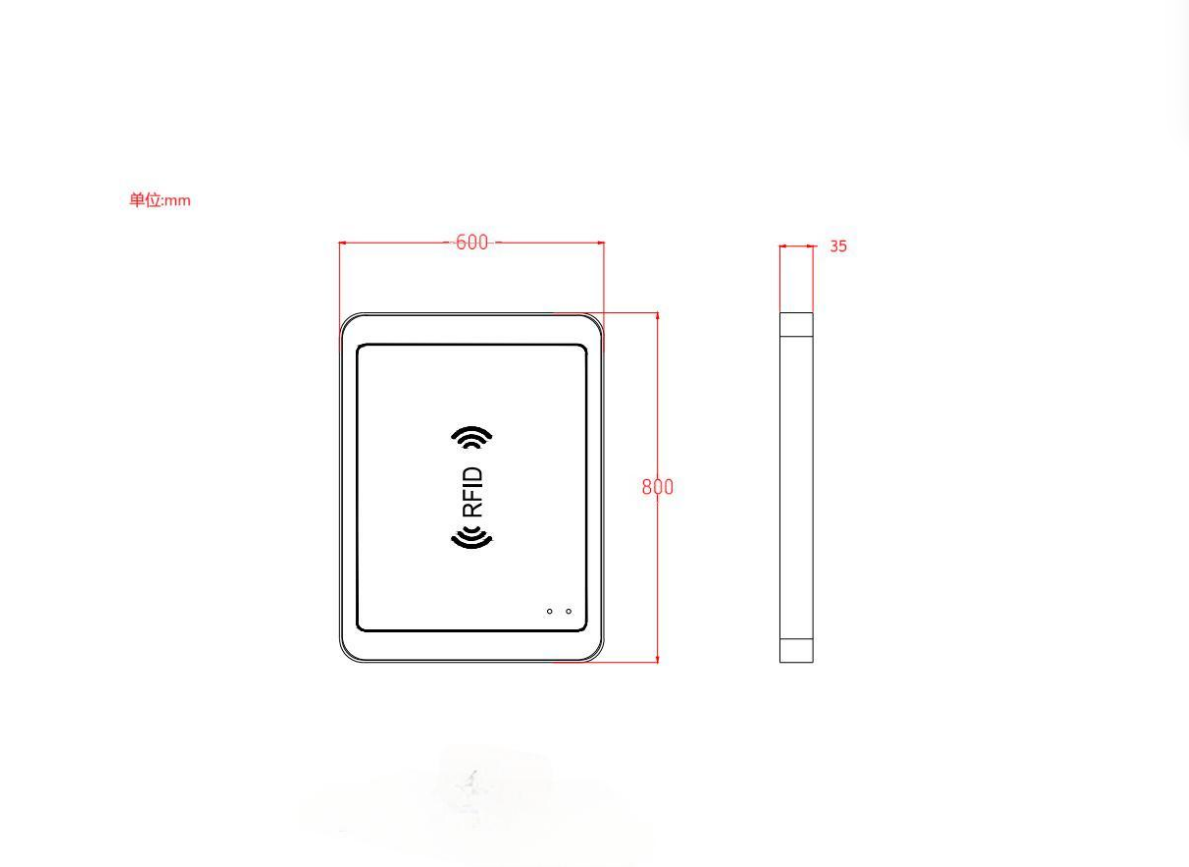

11. 整机外形尺寸：800×600×35mm
备注：实际有效识读距离取决于配套电子标签性能以及现场使用环境。
电特性
l 极限参数
|
项目 |
符号 |
数值 |
单位 |
|
电源电压 |
VCC |
30 |
V |
|
工作温度 |
TOPR |
-20～+55 |
℃ |
|
贮藏温度 |
TSTR |
-40～+85 |
℃ |
l 规格
除特别说明，所示规格取自TA＝25℃及VCC＝+9V工作条件下
|
项目 ITEM |
符号 |
最小 |
典型 |
最大 |
单位 |
|
电源电压 |
VCC |
8.5 |
9 |
24 |
V |
|
工作电流 |
IC |
|
1.5 |
2.5 |
A |
|
工作频率 |
FREQ |
840 |
860~868 902~928 |
960 |
MHz |
电源接口DC JACK
|
序号 |
符号 |
描述 |
|
Central |
PWR |
正9V电源 |
|
Outer |
GND |
地 |
串行通讯接口RS232 （DB9 Female）
|
序号 |
符号 |
描述 |
|
1 |
NC |
保留 |
|
2 |
TXD |
串行通讯数据输出 |
|
3 |
RXD |
串行通讯数据输入 |
|
4 |
NC |
保留 |
|
5 |
GND |
信号地 |
|
6 |
NC |
保留 |
|
7 |
NC |
保留 |
|
8 |
NC |
保留 |
|
9 |
NC |
保留 |
通用输入输出接口GPIO （DB15 Female）
|
序号 |
符号 |
描述 |
|
1 |
NC |
保留 |
|
2 |
NC |
保留 |
|
3 |
Input1－ |
通用光耦隔离输入端1－ |
|
4 |
Input2－ |
通用光耦隔离输入端2－ |
|
5 |
Output1 |
通用光耦隔离输出端1 |
|
6 |
Output1 |
通用光耦隔离输出端1 |
|
7 |
Output2 |
通用光耦隔离输出端2 |
|
8 |
Output2 |
通用光耦隔离输出端2 |
|
9 |
Input1＋ |
（通过1k电阻上拉到3.3V，可以选择下拉到地） |
|
10 |
Input2＋ |
通用光耦隔离输入端2＋ （通过1k电阻上拉到3.3V，可以选择下拉到地） |
|
11 |
NC |
保留 |
|
12 |
GND |
信号地 |
|
13 |
NC |
保留 |
|
14 |
NC |
保留 |
|
15 |
NC |
保留 |
TCPIP网络接口RJ45
注：
1. 说明书如有变化，请以最新版本为准。
2. 本公司保留最终解释权。
